冲压矿用锚杆托盘需要哪些设备和工艺流程

2025-01-18 10:41:05

作者:

沃达重工

锚杆托盘和锚索托盘都是重要的矿用支护装置,有方形、圆形、W型等多种样式。锚杆托盘生产设备主要是锚杆托盘液压机,也叫矿用锚杆托盘成型液压机。根据锚托盘的规格尺寸,常用有200吨、315吨、400吨、500吨、630吨、800吨、1000吨等。锚杆托盘液压机结构紧凑,动作灵敏可靠,速度快,能耗小,噪音低,压力和行程可在规定的范围内任意调节,操作简单。采用全钢板CO2焊接,焊接后通过振动处理,确保机身不变形。

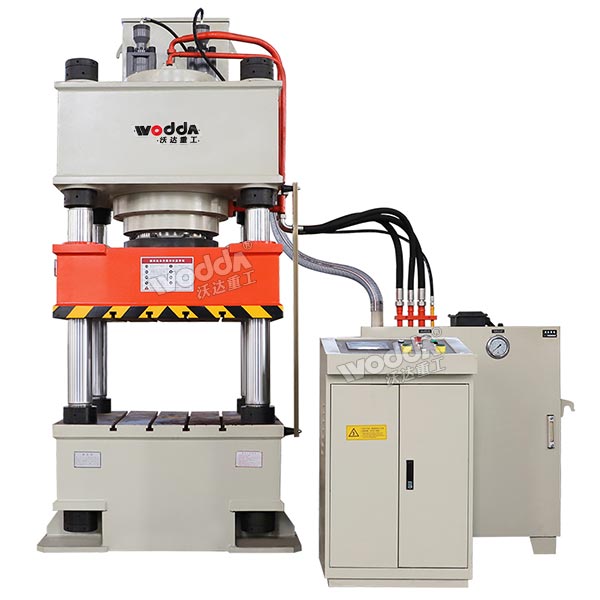

锚杆托盘液压机

锚索托盘生产线由锚杆托盘液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成,并包含相应的电控系统和动力系统。

1、锚索托盘液压机结构

锚杆托盘液压机根据机器的结构样式,分为框架式、四柱式两种,常用吨位有:200吨、315吨、400吨、500吨、630吨、800吨、1000吨等。

2、锚杆托盘成型模具

模具采用优质合金钢加工而成,精度高,定位准确,易装配,带有缓冲装置,耐高压冲击,使用寿命长。同时配备气动推料装置,能够自动将成品推出模具工作区。还可以根据需要配置成品收集装置。

3、全自动上料装置

锚杆托盘料板的自动上料装置有多重类型,自动上料装置具备伺服抓料、伺服放料、伺服卸料、自动反转、自动整料等多个功能,配备两个机械手,同步控制精度高,并且带有独立电控系统,可以触屏调节不同参数,简单易懂。

锚杆托盘生产线

锚杆托盘生产线采用长板伺服自动送料,一次性剪断和压型,相比用剪板机剪成单个再压形,提高了生产效率,减轻了员工劳动强度,确保了安全生产。锚杆托盘生产线利用机械手将锚索托盘取放到冲压机上,降低了工人的劳动强度,有效地提高了生产效率,工人远离机器,操作更安全。

工艺流程

送料:操作人员将钢板等原材料放置在送料机上,送料机将其传送到液压机下方。

拉伸冲孔冲裁:锚杆托盘液压机利用模具对钢板进行拉伸、冲孔和冲裁等工艺,一次性得到锚杆托盘成品。

出料:完成压制后,推料机将成品锚杆托盘从液压机中推出,并传送到传送带上。

传送:传送带将成品锚杆托盘传送到码垛机位置。

码垛:码垛机将传送带上的成品锚杆托盘进行自动码垛,完成整个生产过程。

综上所述,冲压矿用锚杆托盘所需的设备和工艺流程相对复杂,但经过合理的选择和配置,可以实现高效、稳定的生产。在实际生产过程中,还需要根据具体情况进行调整和优化,以确保产品质量和生产效率。
